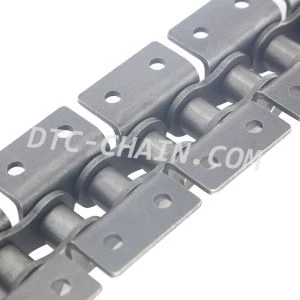

B-seeria lühikese sammuga ahelaga Simplex Transmission Roller Chain on ühe{0}}ahelaline tööstuslik rullkett jõuülekandeks ja kergete-kuni -keskmise konveieri ajamite jaoks. Selle rull-, puks-, tihvti- ja plaadikonstruktsioon edastab pöörleva liikumise ketirataste vahel kontrollitud sammuga. Saadaval on standardsuurused 05B–16B, mille mõõtmed, materjalid ja lisad toetavad OEM-i konfiguratsioone.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Keti tüüp |
B-seeria lühikese sammuga rullkett |
|
Strand |
Simpleks / üheahelaline |
|
Keti suurused |
05B, 08B, 10B, 12B, 16B |
|
Standardviide |
ISO 606 / BS 228 / DIN 8187 |
|
Plaadi kõrgus |
Ligikaudu . 7.10–21,08 mm |
|
Plaadi paksus |
Umbes . 0.80–4,12 mm, olenevalt suurusest |
|
u. Pin pikkus |
Umbes . 8.6–34,9 mm, olenevalt suurusest ja spetsifikatsioonidest |
|
Manus |
Standardne rull{0}}keti konfiguratsioon |
|
Alusmaterjal |
40Mn teras või määratud ekvivalent |
|
Pinnatöötlus |
Standardne viimistlus; soovi korral saadaval valikuline ravi |
|
Keti pikkus |
Tarnitakse määratud arvule väljakutele |
Võrdlusmõõtmed keti suuruse järgi
|
Kett nr. |
Samm (mm) |
Rull Dia. (mm) |
Sisemine laius (mm) |
Pin Dia. (mm) |
Viide Min. Tõmbetugevus |
|
05B-1 |
8.00 |
5.00 |
3.00 |
2.31 |
4,4 kN |
|
08B-1 |
12.70 |
8.51 |
7.75 |
4.45 |
17,8 kN |
|
10B-1 |
15.88 |
10.16 |
9.65 |
5.08 |
22,2 kN |
|
12B-1 |
19.05 |
12.07 |
11.68 |
5.72 |
28,9 kN |
|
16B-1 |
25.40 |
15.88 |
17.02 |
8.28 |
60,0 kN |
Jõudluse täiustused
Tehase eelvenitamine{0}}Eelkoormus -30%–35% tõmbetugevusest (UTS), et välistada esialgne mehaaniline pikenemine ja vähendada varajase -etapilise süsteemi pingutuse hooldust.
Pildistatud-Peened komponendid:Ühendusplaadid ja -rullid läbivad suure -intensiivsusega laskmise-peenestamise, et tekitada pinna survet, mis pikendab dünaamilist väsimuse eluiga kuni 25%.
Kontrollitud kõvaduse sügavus:Tihvtid ja puksid on karastatud kuni -HRC 58–62, säilitades südamiku kõrge sitkuse ja suurepärase kulumiskindluse pideva libisemishõõrdumise vastu.
Rakendused
Pakkimismasinad -Sünkroniseerib võllid, rullid või etteandemehhanismid automatiseeritud pakkimisseadmetes.
Põllumajandusmasinad -Käitab pöörlevaid ja transpordimehhanisme põllumajanduslikes töötlemis- ja käitlemisseadmetes.
Materjalikäitlusseadmed -Tagab mehaanilise jõuülekande kompaktsetes transpordi- ja käsitsemissõlmedes.
OEM ja kohandamine
|
Kohandamise üksus |
Saadaolevad valikud |
|
Keti mõõtmed |
Standardsed B-seeria mõõtmed või projekti-spetsiifiline joonise ülevaade |
|
Samm / keti suurus |
05B, 08B, 10B, 12B, 16B ja muud suurused olenevalt tootmisvõimsusest |
|
Keti pikkus |
Lõika määratud sammude arvuni, lõputu silmus või tarnitakse kindlaksmääratud pikkusega |
|
Materjali klass |
40Mn või kindlaksmääratud terase klass, mis kuulub tehnilisele ülevaatusele |
|
Kuumtöötlus |
Tihvtide, pukside, rullide ja plaatide töötlust saab reguleerida vastavalt kulumis- ja koormusnõuetele |
|
Pinnatöötlus |
Standardviimistlus, korrosioonikindel-või muu kindlaksmääratud töötlus, kui see on asjakohane |
|
Manus |
Pikendatud tihvtid, kinnitusplaadid ja muud ühilduvad konfiguratsioonid vastavalt joonisele |
|
Plaadi konfiguratsioon |
Standardplaatprofiil või heakskiidetud spetsiaalne plaadikujundus |
|
Pin Configuration |
Standardne tihvt või pikendatud -tihvtide paigutus vastavalt montaažinõuetele |
|
Konnektori konfiguratsioon |
Standardne ühenduslüli või kindlaksmääratud ühenduse paigutus |
|
Märgistus |
Toote identifitseerimine, partii märgistus, kliendi logo või määratud märgistusmeetod |
Tootmine ja kvaliteedikontroll
Tooraine ülevaatus -Sissetulevat terast kontrollitakse enne tootmist kindlaksmääratud materjaliklassi ja ostunõuete suhtes.
Tühistamine ja vormimine -Sise- ja välimised plaadid on vormitud vajaliku geomeetriaga ning kriitiliste tunnuste mõõtmeid kontrollitakse.
Täppistöötlus -Tihvtid, puksid ja rullid on töödeldud kontrollitud mõõtmetega, et säilitada õige liigendus ja ketiratta haardumine.
Kuumtöötlus -Vastavad komponendid läbivad kontrollitud kuumtöötluse, et saavutada nõutud kõvadus ja kulumisomadused.
Komponentide ülevaatus -Samm, rulli läbimõõt, siselaius, tihvti läbimõõt, plaadi mõõtmed ja muud kriitilised mõõtmed on vastavuses tootmisspetsifikatsioonidega.
Keti kokkupanek -Tihvtide, pukside, rullide ja plaatide kokkupanemisel kasutatakse kontrollitud protsesse, et säilitada liigeste ühtlane liikumine ja joondamine.
Määrimine ja pinnakontroll -Kokkupandud kettidel kontrollitakse liikumist, pinna seisukorda, määrimist ja nähtavaid tootmisdefekte.
Tõmbe/jõudluskatse -Testimist saab korraldada vastavalt kokkulepitud spetsifikatsioonile või kontrollinõudele.
Lõplik ülevaatus -Valmis keti pikkus, konfiguratsioon, välimus, pakend ja identifitseerimine kontrollitakse enne saatmist.
Ekspordi pakendi kontroll -Polükotte, pappe, aluseid või puidust karpe kontrollitakse, et veenduda, et tellitud kogus ja pakendi konfiguratsioon on õiged.
